कंक्रीट पाइप बनाने की मशीन यह है कि रोलर एक्सिस सपोर्ट पाइप मोल्ड और प्रेस कंक्रीट पाइप मोल्ड के अंदर है, जब रोलर एक्सिस के साथ पाइप मोल्ड उच्च गति में घूमता है, तो कंक्रीट ठोस गति बन जाता है। निम्नलिखित परिचय के रूप में आमतौर पर तीन प्रकार के पाइप:

1) फ्लैट संयुक्त

&एनबीएसपी;फ्लैट पाइप पहले सीमेंट पाइप का एक संयुक्त रूप है, जो आसान निर्माण, उत्पादन क्षमता में उच्च और विनिर्माण लागत में कम है; इंटरफ़ेस सीलिंग स्टील मेश कंक्रीट रैग टेप को गोद लेती है, यह एक कठोर कनेक्शन है, लेकिन इसका सीलिंग प्रभाव और भूकंपीय प्रदर्शन खराब है। यदि नींव के विस्थापन के कारण इंटरफ़ेस खुल जाता है, तो सीवेज भूमिगत मिट्टी को प्रदूषित करेगा, जिससे बड़ी सामाजिक और पर्यावरणीय असुविधा होगी, इसलिए इस इंटरफ़ेस का कम उपयोग किया जाता है।

2) सॉकेट जॉइंट

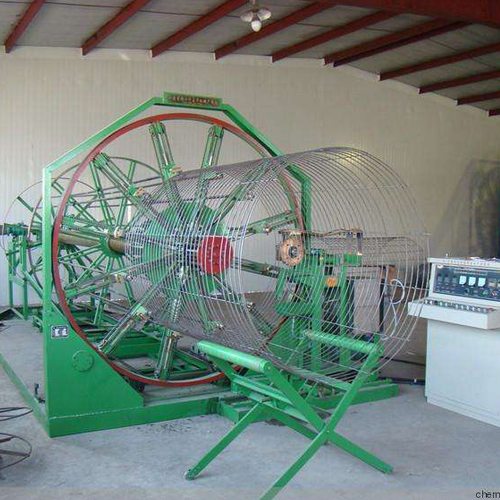

सॉकेट प्रकार इंटरफ़ेस पानी को रोकने के लिए रबर रिंग सील को गोद लेता है, जो लचीला कनेक्शन है। इंटरफ़ेस सम्मिलन गहराई 80-100 मिमी है, और इंटरफ़ेस में 1.5 डिग्री का सापेक्ष रोटेशन कोण है। इस इंटरफेस के सीमेंट पाइप का भूकंपीय प्रदर्शन अच्छा है। पाइप बेस बलुआ पत्थर फाउंडेशन या कंक्रीट फाउंडेशन से बना है। स्थापना में उच्च गति। हालांकि, बड़े-व्यास वाले सीमेंट पाइप सॉकेट-प्रकार के इंटरफेस के लिए उपयुक्त नहीं हैं क्योंकि बड़े-मुंह वाले सीमेंट पाइप से सर्कुलर क्रैक उत्पन्न होते हैं। स्टील केज के लिए सीवन वेल्डर

3)लचीला खरगोश संयुक्त

लचीला खरगोश संयुक्त रूप मुख्य रूप से D1200 के व्यास के साथ सीमेंट पाइप के लिए उपयुक्त है। इंटरफ़ेस फॉर्म भी एक लचीला कनेक्शन है। इंटरफ़ेस में सॉकेट प्रकार के लाभ हैं और सॉकेट प्रकार की तुलना में अधिक प्रमुख है, लेकिन इसमें एक उल्लेखनीय विशेषता यह भी है कि सॉकेट प्रकार बड़े व्यास पाइप के लिए उपयुक्त नहीं है। सॉकेट की गहराई पाई नहीं है। नियंत्रण, और वापस आने पर घना होना आसान नहीं है भरने। पाइप सॉकेट के संक्रमण पर तनाव केंद्रित है। गंभीर मामलों में, पाइप बॉडी में सर्कुलर क्रैक होंगे, जो पाइप की सेवा के जीवन को प्रभावित करेंगे। लचीले संयुक्त पाइप की पाइप बॉडी का फाउंडेशन के साथ अच्छा संपर्क है। लोड बल के अधीन होने पर यह समान रूप से लोड होता है, इसलिए इसका उपयोग करना सुरक्षित है; सॉकेट ट्यूब के सॉकेट की बाहरी दीवार एक ढलान वाली सतह है, इसलिए निरीक्षण को अच्छी तरह से बनाते समय रिसाव को नियंत्रित करना मुश्किल है, इसलिए लचीले रैबेट ट्यूब में बहुत सुधार किया जाएगा; रैबेट ट्यूब को टॉप ट्यूब के रूप में भी इस्तेमाल किया जा सकता है।

सीमेंट कंक्रीट कल्वर्ट पाइप बनाने की मशीन आदर्श उपकरण है जो सीमेंट पाइप का उत्पादन करती है। यह उचित डिजाइन, सुंदर उपस्थिति, विश्वसनीय संचालन, संचालित करने में आसान, आदि के साथ है। इस मशीन द्वारा उत्पादित कंक्रीट पाइप में निम्नलिखित विशेषताएं हैं:

अंदर और बाहर की दीवारें चिकनी हैं; पारगम्य होना मुश्किल है; उच्च संपीड़न शक्ति, कम कीमत, जोड़ ठोस और विश्वसनीय हैं;
संचालित करने में आसान, उच्च उत्पादन क्षमता।
इसके उत्पादों को व्यापक रूप से कृषि सिंचाई, जल निकासी में लागू किया जाता है, गुणवत्ता बहुत विश्वसनीय है।

इस तरह के उपकरणों को विभिन्न उत्पादन करने के लिए पाइप मोल्ड में कंक्रीट को रोल करने के लिए रोटरी रोलिंग विधि का अच्छा उपयोग किया जाता है
कंक्रीट सीमेंट पाइप। उत्पादन प्रक्रिया व्यावहारिक, विश्वसनीय और ड्रेनेज कार्यों में व्यापक रूप से उपयोग की जाती है।

हमारे कारखाने द्वारा बनाए गए उपकरणों की मुख्य विशेषताएं:

1) उच्च प्रदर्शन के स्पीड रेगुलेटिंग मोटर से लैस, कम वोल्टेज डिवाइस के साथ सुनिश्चित करने के लिए स्थिर और विश्वसनीय शक्ति।

2) मशीन संयुक्त फ्रेम संरचना (बड़ी मशीनों को छोड़कर) को गोद लेती है, जिसमें अच्छी स्थिरता होती है, स्थापित करने में आसान, कंक्रीट सामग्री पुरुषों द्वारा या यांत्रिक फीडर द्वारा खिलाया जा सकता है।
3) ड्राइविंग मोड ड्राइविंग मोड के दो मजबूत बिंदुओं को अपनाता है और थ्री पॉइंट ड्राइव के अतिरिक्त झुकने वाले आंदोलन को समाप्त करता है। यह ऑपरेशन को अधिक उचित और विश्वसनीय बनाता है, और दुर्घटना दर को बहुत कम करता है।

4) पाइप मोल्ड के दोनों किनारों पर रिटेनिंग रिंग की सामग्री मानक स्टील कास्टिंग है। मोल्ड बॉडी में अच्छी कठोरता है और ख़राब करना आसान नहीं है। टर्नओवर संयुक्त के लिए पेंच तंग, विश्वसनीय और सुविधाजनक है। यह विभिन्न आकार और आकार को संसाधित कर सकता है
आवश्यकताओं के अनुसार पाइप मोल्ड्स की।

5) सीमेंट पाइपों का आकार और आकार भिन्न होता है: भीतरी व्यास 200 मिमी से 2500 मिमी तक होता है, लंबाई 0-4 मीटर से होती है, और संयुक्त प्रकार हैं फ्लैट, कठोर जीभ और नाली, लचीली जीभ और नाली, कठोर सॉकेट, लचीला सॉकेट, स्टील सॉकेट, दोहरी
सॉकेट, छिद्रित पाइप और इतने पर।

मुख्य विशेषता

·&एनबीएसपी;पाइप व्यास: सीमा: 200 मिमी से 2500 मिमी व्यास, लंबाई: 1 एम -5 एम

·&एनबीएसपी;हार्ड ड्राई कास्टिंग कंक्रीट, उच्च तीव्रता और बेहतर ताकत के साथ

·&एनबीएसपी;हम फ्लश जॉइंट (फ्लैट माउथ टाइप), ग्रूव जॉइंट, सॉकेट और स्पिगॉट जॉइंट (सॉकेट और प्लग माउथ टाइप) आदि सहित कई तरह के पाइप जॉइंट डिजाइन कर सकते हैं।

·&एनबीएसपी;टीवह कंक्रीट पाइप का व्यापक रूप से ड्रेनेज, कृषि क्षेत्र, रूफ कल्वर्ट और डीप के प्रशासन में उपयोग किया जाता है पानी का कुआ

फायदा

·&एनबीएसपी;कंक्रीट पाइपों की उच्च घनत्व और उच्च तीव्रता

·&एनबीएसपी;प्रदर्शन स्थिर, सबसे कम खराबी दर

·&एनबीएसपी;शुष्क-कठोर कंक्रीट सामग्री का उपयोग करने के लिए कोई अपशिष्ट घोल नहीं

·&एनबीएसपी;चर आवृत्ति गति नियंत्रण मोटर और एक आवृत्ति रूपांतरण नियंत्रक

·&एनबीएसपी;फील्ड इंस्टालेशन, कमीशनिंग और ट्रेनिंग, फ्री स्पेयर पार्ट्स, फील्ड मेंटेनेंस और रिपेयर सर्विस&एनबीएसपी;&एनबीएसपी;

निलंबन रोलर प्रकार कंक्रीट पाइप मशीन प्रबलित कंक्रीट पाइप और प्री-स्ट्रेस्ड कंक्रीट पाइप का उत्पादन करने के लिए एकदम सही मशीन और उपकरण है।

कंक्रीट पाइप मोल्ड, निलंबन रोलर पाइप मशीन के साथ काम कर रहा मोल्डिंग है। इसे अनुकूलित किया गया है।

यह मशीन 300-2500 मिमी व्यास और 2-4 मीटर से लंबाई के साथ पाइप बना सकती है।

हम फ्लश जॉइंट, सॉकेट और स्पिगोट जॉइंट सहित कई तरह के पाइप जॉइंट डिजाइन कर सकते हैं।
और सभी कंक्रीट पाइप का व्यापक रूप से प्रशासनिक जल निकासी, कृषि क्षेत्र में उपयोग किया जाता है

सिंचाई, सड़क पुलिया और गहरा पानी कुआं।

निलंबन रोलर प्रकार कंक्रीट पाइप बनाने की मशीन का कार्य सिद्धांत

यह मशीन कंक्रीट पाइप मोल्ड का समर्थन करने के लिए रोलर का उपयोग करती है, और मोल्ड में कंक्रीट करने के लिए रोलर बल का उत्पादन करती है।

जब रोलर तेज गति से घूमता है, तो मोल्ड में कंक्रीट पाइप मोल्ड और फॉर्म की आंतरिक दीवार में फैल जाएगा

केन्द्रापसारक बल के साथ एक सीमेंट पाइप, और जब आंतरिक कंक्रीट के साथ मोल्ड रोलर पर गुजरता है,

मोल्ड और रोलर के बीच कंक्रीट को एक पाइप बनाने के लिए ठोस किया जाएगा।
